超音波肉厚モニタリングシステム microPIMS (Sensor Networks Inc.)

主な特長
仕様
動画ライブラリ
カタログ

microPIMS® は、完全ワイヤレスで、非侵入タイプのコロージョン/ エロ―ジョン超音波モニタリングシステムです。装置はバッテリー駆動で、長距離サブギガヘルツ帯のワイヤレス通信を行います。各microPIMS® センサは、ユーザーが設定した間隔でデータを取得し、webPIMS と呼ばれる解析・トレンド分析が可能なクラウドベースのweb ポータルに自動送信します。

お問い合わせ・ご質問

主な特長

・1データ/週で5年間のバッテリ寿命（Duracell社CR123バッテリ）
・LoRaベースの920MHz帯デジタル無線周波数を使用
・2つのモデル：二振動子タイプ（最大135℃）と高温用一振動子タイプ（最大500℃）
・温度補償に使用できる表面温度用熱電対を内蔵
・ワイヤレスゲートウェイは最大1000台のmicroPIMS®に接続でき、産業利用の実用通信距離として、最大1.6kmまで
対応。
・ゲートウェイを通じた無線中継回線。
・一時的な設置または永続的な設置が可能。
・UL/CSA Class 1 Div. 2, Gas Groups A-D, T4認証取得　

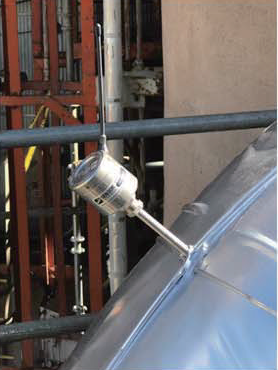

保温材下に設置された高温二振動子

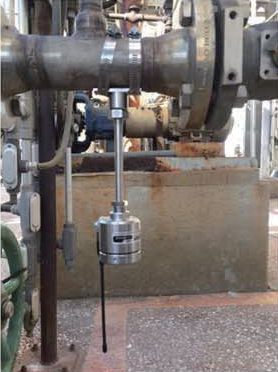

ベルトを使用して設置された高温二振動子

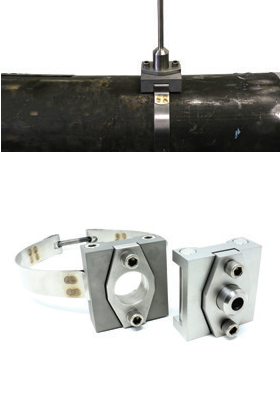

新たに設計されたクランプにより、簡単かつ迅速な設置が可能

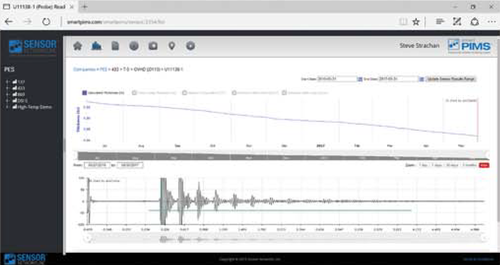

webPIMS™ クラウドベースポータルサイト: データ閲覧、コロージョンレートの算出、温度補正が可能

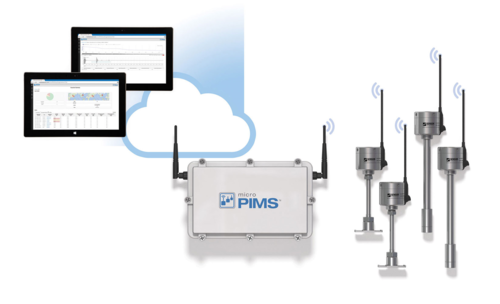

microPIMS® システム: センサ、ゲートウェイ、ソフトウェア

使用例: • コロージョン/ エロ―ジョンレートの監視のために頻繁に肉厚データを取得する必要がある場合
• 原油スレート変化の監視や運転条件との相関を確認するために、短期または長期のコロージョンレートのデータが必要な場合
• マニュアルUT 肉厚測定が実施できない場所
• 単純な設置治具を用いて分散した多数の測定地点のカバー
• 素早く簡単に設置が必要な場合
• 簡単に移設できるようにしたい場合ー設置には溶接不要です

仕様

	高温タイプ	超高温タイプ
振動子数	二振動子	一振動子（遅延材）
周波数	5MHz	7MHZ
測定範囲	1 - 150mm	3 - 25mm
温度（最大）	135℃	500℃
重量	345g	490g
サイズ（高さ×ハウジング直径）	343×50.4mm	560×50.4mm
防爆規格	Class I, Div 2, gas groups A‒D, T4; IP65
振動子径	10mm
分解能	0.025mm
バッテリ	1 データ/ 週：約5年. 1 データ/ 日：約3.5 年（20℃）
材質	SUS303
マウント	機械的ストラップ、超高温クランプ
データ	デジタル厚さ、RF 波形、温度、時間/ 日付スタンプ
データアクセス	クラウドベースのwebPIMS™ポータル
ローカルネットワーク	LoRa ベースのワイヤレスネットワーク
接続性	クラウドへのゲートウェイ: LTE , 3G
ノード数	ゲートウェイあたり1000 のmicroPIMS ユニット
ゲートウェイ	屋外（280×204×115ｍｍ）、2.7kg　※アンテナを含まない
