高出力対応X線CTシステム ポニー工業株式会社

最大管電圧600kV最大出力1500WのX線に対応したCT検査システムで、これまで困難であった50mm厚の鋼のCT撮影が可能です。検査ニーズにマッチしたX線管球、X線フラットパネルディテクタ(FPD)などが選択可能で、シチュエーションに応じ、照射室への設置やボックス装置としても対応できます。 弊社所有システム（600kVX線発生装置、150kVマイクロフォーカスX線装置）によるX線CT受託検査サービスも行っており、薄ものから厚ものまでワンストップで対応致します。

お問い合わせ・ご質問

主な特長

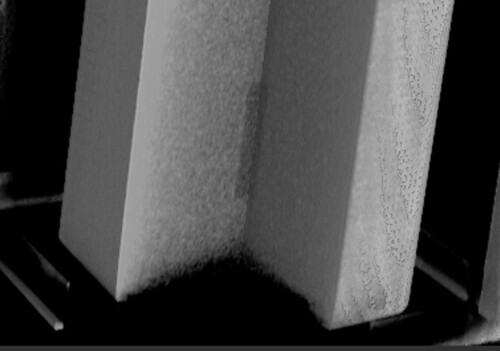

UTテストピース STB-G V15-4

（600ｋVX線装置使用）

コンクリートコア

（600ｋVX線装置使用）

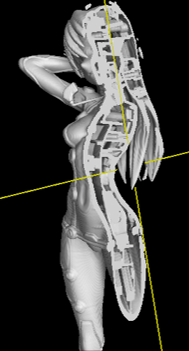

フィギュア

（マイクロフォーカスX線使用）

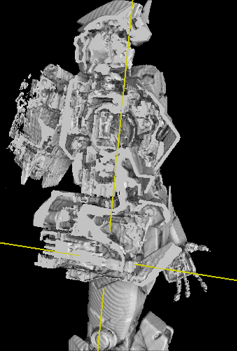

プラモデル

（マイクロフォーカスX線使用）

仕様

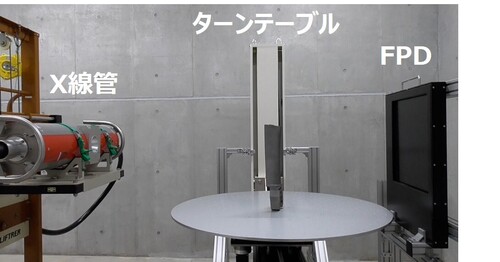

ポニー工業所有装置

X線管

・COMET　MXR-601HP/11

　最大管電圧:600kV、最大出力:1500W

　焦点寸法:0.7mm、2.0ｍｍ　EN12543-2基準

・浜松ホトニクス L12161-07

　最大管電圧:150kV、最大出力:75ｗ

　最小焦点寸法:5μｍ(4W出力時)

X線フラットパネルディテクタ

Varex imaging 　4343HE

　ピクセル数:3072×3072 139μm、・エリア数:427×427mm

　最大フレームレート:4fps(1×1)、15fpS(2×2)

ターンテーブル

最大荷重:100kg　ステージ直径:1000mm

試料サイズ

ノーマルスキャン時　：最大300～350mm程度（厚さによる）

オフセットスキャン時：横幅約1.5倍まで拡張可能

最大透過厚さ:60mm(鋼)

取得断面数

最大2048断面/1スキャン

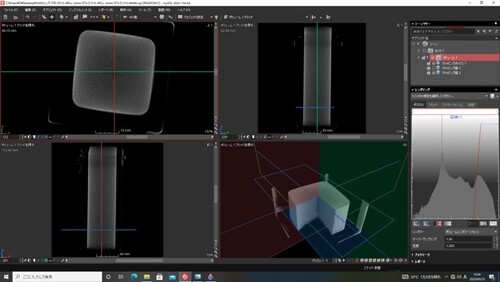

解析ソフトウェア

VOLUMGRAPHICS VG STUDIO MAX 幾何形状プラス1パック

動画ライブラリ
