•オリンパスの金属減肉測定用二振動子型探触子すべてに対応
•最小値／最大値モード
•2種類のアラームモード
•差異モード
•タイムベースによるB-スキャンモード
•減肉率
•ゲイン調整（標準、高、低）
•パスワードによるロック機構

•左右どちらでも片手で簡単操作。日本語キーパッドを搭載
•各機能へ簡単アクセス。分かりやすいインターフェースを採用
•内部および取り外し可能な外部microSDメモリーカード対応
•USB通信ポート装備
•475,000件の厚さ測定データまたは20,000件の波形データを保存できる英数字データロガー機能（オプション）
•一振動子型探触子のデフォルト/カスタムセットアップ対応（オプション）
•パスワードによるロック機能
•屋内・屋外でもはっきりと表示可能な半透過型QVGAカラーディスプレイ搭載

•防水・防塵性能：IP67
•爆発性雰囲気: MIL-STD-810G, Method 511.4, Procedure I準拠
•耐衝撃性：MIL-STD-810G, Method 516.5, Procedure I準拠
•耐振動性：MIL-STD-810G, Method 514.5, Procedure I準拠
•幅広い使用温度範囲
•本体用スタンド付きゴム製保護ケース（オプション）

プラスチック、金属、複合材、ガラス、ゴム、およびセラミックなどの肉厚測定

一振動子型探触子は、金属、プラスチック、複合材、ガラス、セ ラミック、その他材料の正確な肉厚測定が可能で、周波数、振動子径、コネクタータイプなど、さまざまな種類の一振動 子型探触子があります。
45MGは、一振動子型探触子を使用するための一振動子ソフトウエアオプションまたはハイペネトレーション（高浸透）ソフトウエアオプションに対応しています。
•2.25 MHz～30 MHzの一振動子型探触子で高分解能のソフトウエアオプションを使用すると、最大0.001 mmまでの測定表示が可能
•ハイペネトレーション（高浸透）のソフトウエアオプションは、グラスファイバー、厚手の鋳物など超音波減衰材料の測定に優れたパフォーマンスを発揮
•厚さ測定、音速測定、伝播時間測定
•厚さ測定を簡易化するためのデフォルト設定およびカスタム設定機能が付いたアプリケーションを自動呼出

内面が腐食した金属の肉厚測定

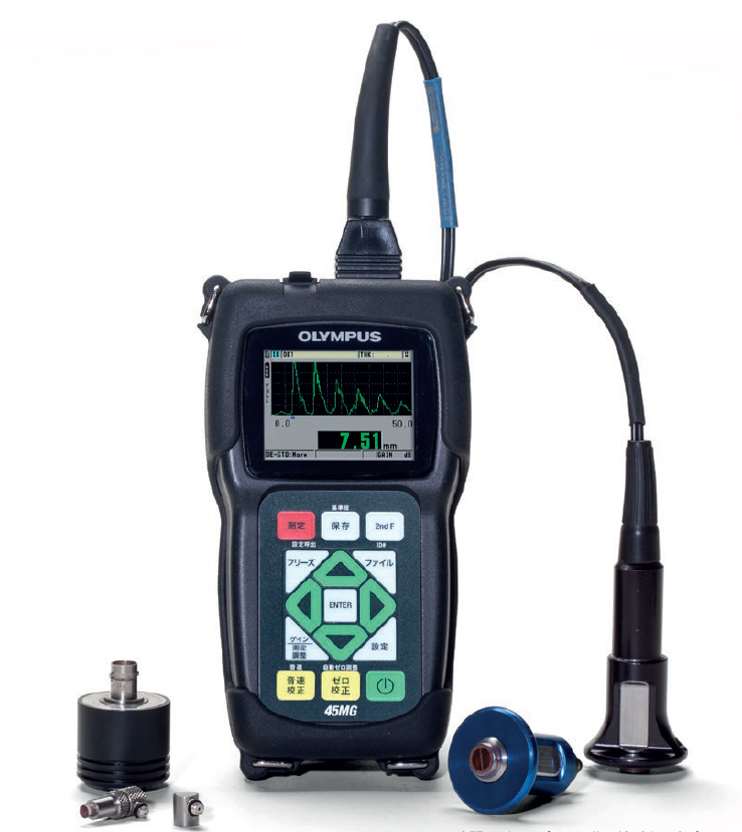

45MGの主な用途の一つは、パイプ、チューブ、タンク、圧力容器、船体など、内部が腐食や浸食の影響を受ける構造物の残存肉厚測定です。このような用途には、通常、二振動子型探触子を使用します。

簡単な腐食検査から多目的な肉厚測定まで、わずかなキー操作で可能 45MGは厚さ測定の場で使用頻度の高い次の5種類のソフトウエアオプションに対応しています。
これらのソフトウエアオプションは、コード入力で起動することができます。

•エコーtoエコー／THRU-COAT（スルーコート）:エコーtoエコー測定は、コーティング層を除いた金属母材の厚さを表示する機能です。
THRU-COAT（スルーコート）測定は、金属母材の肉厚と非金属コーティング部の肉厚を表示する機能です。 金属母材の厚さ測定のために表面から塗装やコーティングを除去する必要がありません。
•一振動子:金属、プラスチック、複合材料、ガラス、セラミックなど、各種材料の高精度の肉厚測定に使用します。 周波数2.25 MHz～30 MHzの一振動子型Microscan探触子に対応しています。
•一振動子ハイペネトレーション（高浸透）:グラスファイバーや鋳物などの厚い材料、または複合材などの超音波減衰材料の厚さ測定に適しています。
周波数0.5 MHz～30 MHzの一振動子型Microscan探触子に対応しています。 このソフトウエアには、高分解能（～0.001 mm）および一振動子オプションが含まれます。
•データロガー:厚さ測定値や波形データを簡単に記録・転送することができる送受信兼用のデータロガー機能です。
また、WindowsベースのアプリケーションであるGageViewインターフェースプログラムが付いています。
•波形調整機能付きライブA-スキャン:A-スキャンモードは、本体のディスプレイに超音波波形（A-スキャン）を直接表示し、厚さ測定値の検証を行うことができます。また測定が難しい用途においては、測定性能を最大限に活用するため、手動で感度やブランキング設定を調整することができます。 さらに、このオプションは手動ゲイン調整、拡張ブランキング、第1エコーブランク、レンジおよび遅延調整などの機能を備えています。

アプリケーション設定呼出機能は肉厚測定を簡素化します。
既に保存されている探触子のセットアップを選択すると、関連 する探触子のすべてのパラメータを簡単に呼び出すことがで きます。

標準セットアップ

45MGには一般的なアプリケーションに適した21の標準一振動子型探触子セットアップがデフォルトで設定されています。これらの探触子セットアップは幅広い肉厚測定用途に使用可能です。

保存されたカスタムセットアップ

45MGには校正情報を含む最大35までのカスタム一振動子型探触子セットアップを保存することができます。適切な探触子を接続してセットアップファイルを呼び出せば、測定が難しいアプリケーションでもすぐに測定を開始することができます。

材料音速測定機能

45MGは材料音速を測定する機能を備えています。この標準機能は材料内部の音速変化を利用した材料評価のアプリケーションに適しています。典型的なアプリケーションとしては、鋳物の球状化率測定や複合材／グラスファイバー密度変化の測定などです。

減肉率測定機能

45MGは、ディファレンシャルモードと減肉率モードを標準装備しています。ディファレンシャルモードは、プリセットされた肉厚値に対して測定値の差異を表示するモードです。また減肉率モードは、材料の初期厚さに対する減少率を計算して表示するモードです。一般的には、自動車車体のプレス成型鋼板測定に使用されています。
