フェーズドアレイ超音波探傷器 Krautkrämer SpotVision (日本ベーカーヒューズ株式会社)

素早く簡単で正確なスポット溶接検査用フェーズドアレイシステム。フレキシブルなプローブヘッド、画像ベーススポット溶接検査で、ナゲット径、肉厚と2つの要素で合否判定、溶接工程をより理解することができます。

・プロセス制御の向上
・誤判定の回避
・トレーニング時間の短縮

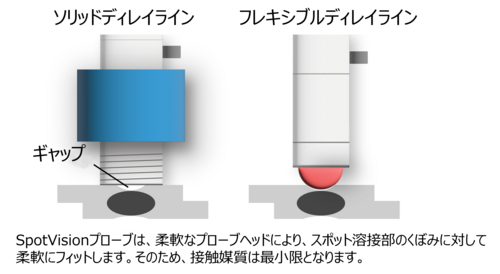

新開発２Dマトリックスアレイプローブ: メンブレンに、媒質（水）を充填することで、凹凸のあるスポット溶接部に適用。柔軟なプローブヘッドで、スポット溶接部との音響結合を最適化。ナゲット径を画像として表示し、誤検出を回避。

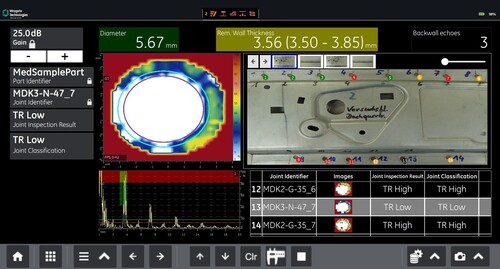

スポット溶接の画像による検査で、検査プロセスを簡略化: 直感的なインターフェースで、評価プロセスの改善と誤検出低減により、生産性向上とコスト低減ができる

一般
フェーズドアレイプローブ	２Dマトリックス　32エレメント（6×6，コーナーエレメントなし）公称周波数13MHz、フレキシブルメンブレン
フェーズドアレイプローブ寸法	Φ17×34mm（フレキシブルメンブレン部は除く）
ケーブル長さ	3m
検査領域	7.5×7.5mm
※フェーズドアレイプローブは、インテリジェントプローブのため、検査に正しいアレイプローブが接続されていることを確認できます。また、接続アレイプローブのP/N及びS/Nが書類に記録されます。
検査手法	手動
板組合せ	2枚または3枚
板厚	0.6～3.5mm
ナゲット径	2.0~6.0mm
材料	軟鋼、高張力鋼（HSS）、複合組織高強度鋼
コーティング
画像に基づくスポット溶接径の再構築
アルゴリズム	TFM/FMC
Aスキャン数	1024
リコントラクション解像度	0.25mm
精度	±0.5mm
再現性	±0.5mm（VDA5準拠-ドイツ自動車工業会）
Aスキャンに基づく溶接判定
評価アルゴリズム	Aスキャン評価（Evalution Ⅰ、Evalution Ⅱ、Evalution Ⅲ）
